KHẢO SÁT ĐỊA HÌNH






Khảo sát địa hình là gì?

Khảo sát địa hình công trình là hoạt động nghiên cứu đánh giá điều kiện tự nhiên trên mặt đất tại địa điểm dự kiến xây dựng công trình phục vụ cho các công tác quy hoạch, thiết kế, tính khối lượng đào, đắp công trình. Ngoài ra đối với các công trình quan trọng, trong quá trình thi công và khai thác công trình cũng cần phải quan trắc chuyển vị lún, nghiêng để đánh giá mức độ ổn định và có biện pháp khắc phục kịp thời nếu vượt quá giới hạn cho phép.


Nhiệm vụ khảo sát địa hình.

a. Xác định chính xác vị trí các hạng mục công trình.

b. Đánh giá được cụ thể điều kiện địa hình tuyến cần khảo sát trên cơ sở đó đề xuất biện pháp thi công công trình.

c. Xác định được tương đối chính xác khối lượng đào đắp công trình, phục vụ cho công tác thiết kế và thi công.

d. Ngoài ra đối với các công trình quan trọng, trong quá trình thi công và khai thác công trình cũng cần phải quan trắc chuyển vị lún, nghiêng để đánh giá mức độ ổn định và có biện pháp khắc phục kịp thời nếu vượt quá giới hạn cho phép.


M
ột số quy trình khảo sát địa hình xây dựng:

1. Khảo sát địa hình:
a. Công tác khống chế cao độ:
Công tác khống chế cao độ tuân thủ theo yêu cầu từ cao xuống thấp, thông thường với công tác khảo sát địa hình cho bản đồ tỷ lệ lớn (từ 1/200 đến 1/2000) công tác khống chế cao độ thường thực hiện 02 cấp khống chế đáp ứng các hạn sai như sau:

TT

Chỉ tiêu kỹ thuật

Hạng IV

Kỹ thuật

1

Chiều dài lớn nhất của tuyến (km)
            - Giữa các điểm gốc
            - Giữa các điểm nút


4
2



2

Tầm ngắm giữa 2 mia và máy

= 100 m

=  200

3

Chênh lệch 2 mia

=  ± 5 m

=  ± 8 m

4

Chênh lệch toàn tuyến

=  ± 10 m

=  ± 12 m

5

Sai số khép cho phép không vượt quá

± 20

± 50

6

Chiều cao tia ngắm

0,3 m < 1 < 2,7m




b. Công tác khống chế mặt bằng:
Khống chế tọa độ cũng được thực hiện với các hệ thống lưới khống chế từ cao xuống thấp, hiện nay công nghệ đo GPS đã phát triển mạnh, việc thực hiện khống chế tọa độ thường được thực hiện bằng công tác đo GPS một tần, sai số vị trí điểm tương đương đường chuyền cấp 1, các yêu cầu sai số vị trí điểm cần tuân thủ theo bảng sau:

TT

Các chỉ tiêu kỹ thuật

Cho phép

Hạng IV

Cấp I

Cấp II

I

Chiều dài tối đa đường chuyền (km)







1

Nối ba điểm cao cấp

10

5

3

2

Nối điểm  cao cấp đến điểm nút

7

3

2

3

Nối hai điểm nút

5

2

1.5

4

Vòng khép kín

30

15

9

II

Chiều dài cạnh:   - Dài nhất

2,0

0,8

0, 35

- Ngắn nhất

0,25

0,12

0,08

III

Số cạnh tối đa trong đ­ường chuyền

15

15

15

IV

Sai số trung phương đo góc

2''

5''

10''

V

Sai số khép đo góc giới hạn

5''

10''

20''

VI

Sai số khép t­ương đối giới hạn fs/[S]

1/25000

1/10000

1/5000

VII

Số lần đo góc



3

3

VIII

Số lần đo cạnh



3

3


c. Đo vẽ bình đồ:
Ngoài các điểm khống chế cao toạ độ cần tiến hành tăng dày một số trạm đo và một số điểm tọa độ cực (nhưng không vượt quá 2 điểm). Quá trình phát triển tuyến và đo vẽ đều được kiểm tra cao toạ độ kỹ lưỡng đảm bảo trong quá trình đo có độ chính xác, tuân theo quy trình quy phạm.

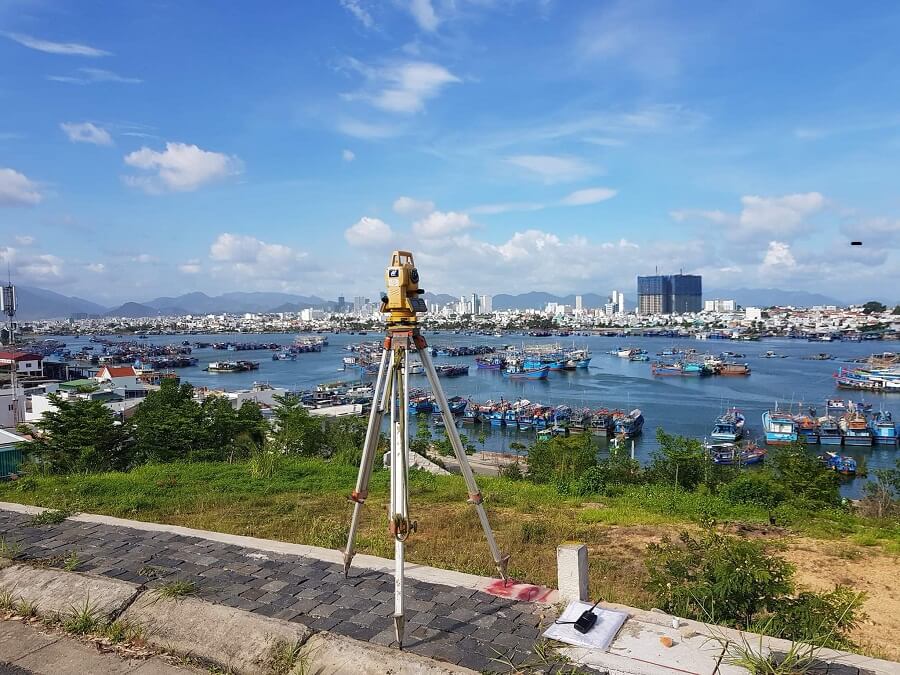

Đo vẽ bằng phương pháp toàn đạc điện tử, mật độ điểm mia trung bình tùy thuộc vào tỷ lệ đo vẽ bản đồ với ít nhất 1 cm2 trên bản đồ phải có 1 điểm cao tọa độ. Đặc biệt có những khu đo địa hình địa vật phức tạp được tiến hành đo tỷ mỉ có ghi chú, sơ họa trong sổ đo và tăng dày điểm mia, số liệu đo được trút ra máy vi tính bằng phần mềm chuyên dụng.

e.Đo mặt cắt dọc:

Các điểm đo chi tiết thể hiện được sự thay đổi địa hình, địa vật của công trình; khoảng cách các điểm đo phải tuân thủ theo tiêu chuẩn, quy phạm; đối với địa hình đặc biệt hoặc có sự thay đổi đột ngột thì đo theo địa hình đó không phân biệt khoảng cách và phải phản ánh được chiều dài công trình, khoảng cách và vị trí các mặt cắt ngang, các đặc điểm chính của công trình vv…

f. Đo mặt cắt ngang:

Khoảng cách các điểm đo chi tiết không được vượt quá 1cm trên bản vẽ; với địa hình đặc biệt khoảng cách các điểm đo có thể ngắn hơn. Đối với địa hình đặc biệt hoặc có sự thay đổi đột ngột thì đo theo địa hình đó không phân biệt khoảng cách. Các điểm đo chi tiết thể hiện được sự thay đổi địa hình, địa vật và các đặc điểm chính của công trình vv…
Đặt máy tại các cọc đã được xác định trên tuyến tiến hành đo các mặt cắt ngang tuyến : chú ý hướng đo của các mặt cắt phải vuông góc với công trình cần khảo sát, thiết kế:


Phương án khảo sát địa hình.

Là một yêu cầu bắt buộc đối với công tác khảo sát địa hình, trong phương án khảo sát phải nêu được nhiệm vụ công việc, yêu cầu, khối lượng công tác từ đó đề ra các biện pháp thực hiện như máy móc đưa vào sử dụng, công tác khống chế cao độ, công tác đo vẽ chi tiết, công tác đo vẽ mặt cắt công trình.


Tiêu chuẩn khảo sát địa hình công trình.

Hiện nay tiêu chuẩn khảo sát địa hình tại Việt Nam có nhiều tiêu chuẩn, đáp ứng cho các lĩnh vực khác nhau như đo đạc địa chính, khảo sát công trình thủy lợi, khảo sát xây dựng. Chúng tôi nhận thấy hệ thống tiêu chuẩn khảo sát địa hình công trình thủy lợi là hoàn thiện hơn cả. Để khảo sát địa hình tại Việt Nam ngoài kinh nghiệm thực tiễn người kỹ sư trắc địa cần có sự hỗ trợ đắc lực của các loại thiết bị máy móc chuyên dụng để đảm bảo sự chính xác.

TCVN 9398: 2012 – Công tác trắc địa trong xây dựng – Yêu cầu chung.
TCVN 8224: 2009 – Lưới khống chế mặt bằng CTTL.
TCVN 8225: 2009 – Lưới khống chế cao độ CTTL.
TCVN 8226: 2009 – Mặt cắt và bình đồ tỷ lệ 1/200 đến 1/5000 CTTL.
TCVN 9360: 2010 – quy trình quan trắc lún.
TCVN 9399: 2012 – Xác định chuyển dịch ngang.
TCVN 9400: 2012 – Quy trình quan trắc nghiêng.


Thiết bị sử dụng công tác khảo sát địa hình.

 Máy thủy bình,

 Máy toàn đạc điện tử

 Máy GPS,...


---------------------------------------
