QUAN TRẮC NGHIÊNG
Đặt vấn đề:
Trong quá trình thi công xây dựng độ nghiêng của công trình do lỗi của người thi công như công tác chuyển trục lên cao không chính xác, công tác gông chốp cốp pha yếu dẫn tới kết cấu bị lồi lõm …khi đó cần phải quan trắc nghiêng để kịp thời chỉnh sửa, thông thường những sai sót này là tương đối lớn nên có thể dùng các phương pháp thủ công để kiểm tra như phương pháp dây dọi, phương pháp chiếu đứng ..
Trong quá trình khai thác sử dụng độ nghiêng xuất hiện khi lún không đều hoặc tác động của gió, tải trọng …, công trình sẽ bị nghiêng. Để kiểm tra độ nghiêng có thể áp dụng phương pháp đo góc, phương pháp tọa độ..

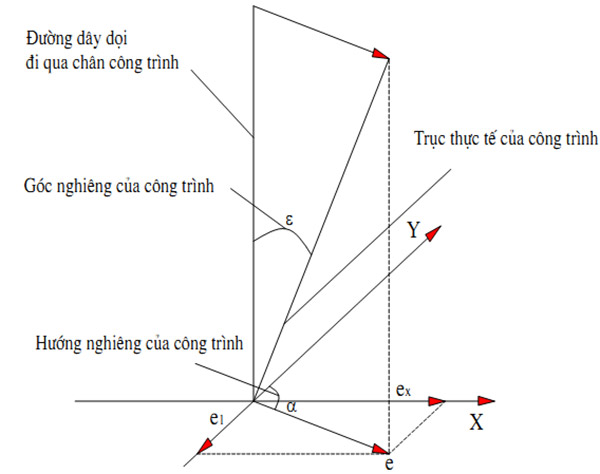

Sau đây khaosatnhatrang.com sẽ trình bày phương pháp đo góc để xác định độ nghiêng của công trình và thiết bị cần thiết để đáp ứng cho phương pháp này là máy toàn đạc điện tử, Phương pháp này thưòng được áp dụng cho các công trình xây dựng dạng tháp
Quan trắc độ nghiêng nhà cao tầng

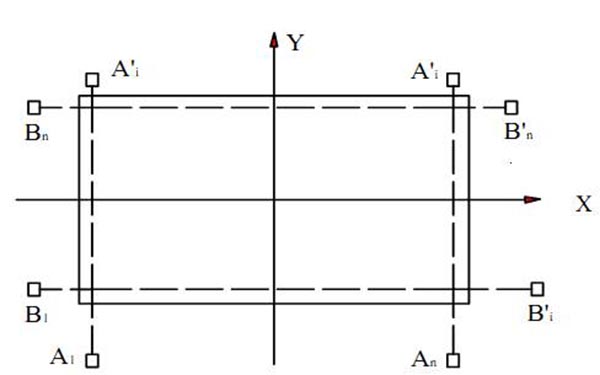

Để xác định độ nghiêng của nhà cao tầng cần bố trí các điểm đo cố định A1, A2, An và B1, B2, Bn, khi đặt máy tại các điểm Ai sẽ ngắm tới công trình theo hướng song song với trục Y còn khi đặt máy tại các điểm Bi thì ngắm tới công trình theo hướng song song với trục X
Sai số giới hạn khi quan sát độ nghiêng công trình
|
Loại công trình
|
Sai số giới hạn
|
|
Nhà ở cao tầng
|
0,000 1 x H
|
|
Ống khói nhà máy
|
0,000 5 x H
|
|
Các silô chứa vật liệu rời, bồn chứa dầu, khí hoá lỏng
|
0,001 x H
|
|
Tháp truyền hình, ăngten vô tuyến viễn thông
|
0,000 1 x H
|
Trong quá trình quan trắc nghiêng cần chú ý một số điểm sau:
Đối với công tác quan trắc nghiêng cho mỗi công trình phải sử dụng đúng bộ máy cố định cùng người đo và cố gắng đo trong những điều kiện tương tự .
Đối với mốc chuẩn đo nghiêng cần đo với độ chính xác tương đương đường chuyền cấp 1, đối với mốc đo nghiêng cần đo với độ chính xác tương đương đường chuyền cấp 2.
Thiết bị sử dụng:
Máy toàn đạc điện tử có độ chính xác cao với độ chính xác đo cạnh: ± 2mm + 2.10-6 D (Km), đo góc ngang, góc đứng: ±5” .
Gương dán có độ chính xác cao, các gương dán được dán trực tiếp lên các vị trí trụ công trình, hoặc có thể khoan gắn mốc đo vào các trụ và dùng gương đơn để đo.
Kết luận:
Tùy thuộc vào mỗi công trình cụ thể mà khảo sát Tân Quang sẽ đưa ra các phương pháp khác nhau để đảm bảo công tác quan trắc nghiêng được chính xác và hiệu quả, hãy liên hệ với chúng tôi để có thể tư vấn thêm cho các bạn.
